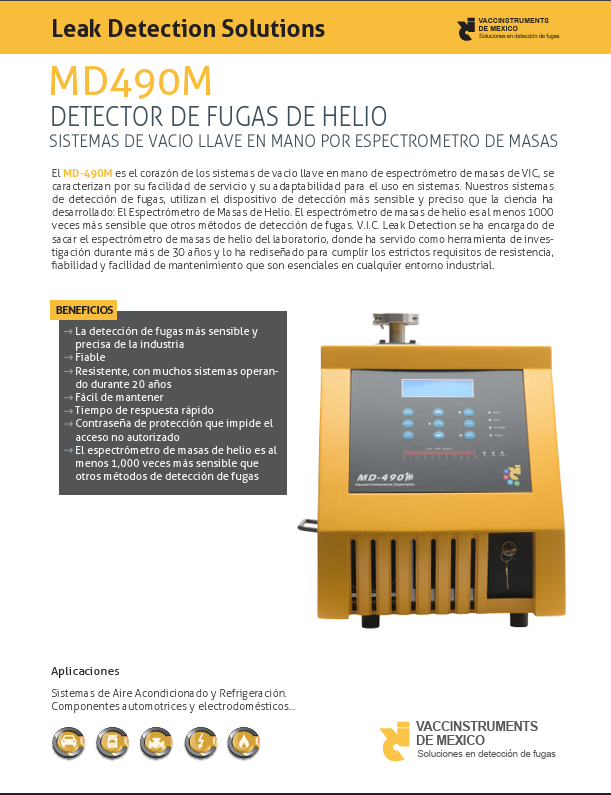

MD-490M
DETECTOR DE FUGAS DE HELIO
SISTEMAS DE ESPECTRÓMETROS DE MASAS DE VACÍO LLAVE EN MANO
El MD-490M es un sistema de espectrómetro de masas de vacío llave en mano que se caracteriza por su facilidad de mantenimiento y adaptabilidad al uso del sistema. El instrumento utiliza el método más sensible y preciso de detección de fugas: El Espectrómetro de Masas de Helio.
También cumple con los estrictos requisitos de robustez, confiabilidad y facilidad de mantenimiento que son esenciales en cualquier entorno industrial.
MD-490M APLICACIONES
MD-490M FUNCIONES
Rendimiento
- Sensibilidad: Modo Sistema, tasa mínima de fuga de helio detectable 2,5 x 10-9 atm-cc/seg.
Modo Sniffer, tasa mínima de fuga de helio detectable 2,5 x 10-7 atm-cc/seg. - Tiempo de Respuesta: < 1.0 segundos de prueba en modo sistema, < 1.5 segundos modo de prueba sniffer.
- Tiempo de inicio: funcionamiento automático con un botón.
Arranque en frío, menos de 3 minutos.
Arranque en espera, menos de 1 minuto
Mostrar Rango de Tasa de Fuga
- Prueba del Modo del Sistema: Salida de 0-10 voltios al PLC principal. Tasa de fuga configurada para sistemas de fuga de gas calibrados.
- Señales de Interfaz: cero automático, listo, tasa de fuga y señales de falla.
- Prueba en modo Sniffer: 10-3 a 10-7 atm-cc/seg Lectura directa.
Principales Características
- Arranque en frío, menos de 3 minutos
- Arranque en espera, menos de 1 minuto
- Operación automática con un botón
- Sistema de detección de fugas de alto vacío
- Montaje modular para una disposición personalizada
- Controlado por PLC
- Operación llave en mano
- Bloqueo de teclas en el panel frontal
- Velocidad turbo ajustable de 600 a 1500HZ
- Cinco años de garantía para los componentes principales
- Incluye un colector sniffer interno de limpieza rápida
- Permite cambiar rápidamente entre los modos de prueba de olfateo y de vacío
- Ciclo máximo automático
MD-490M CARACTERÍSTICAS
Opciones
- control 24Vdc
- control 110Vdc
- Módulo rastreador atmosférico
- Configuración de montaje lateral
- Configuración de montaje inferior
- Caja Convertidora Eléctrica
| Especificaciones Técnicas |
|---|
| Potencia | 115/220 Voltios AC, 60/50 Hz, 4 Amperios (otros voltajes disponibles previa solicitud) |
|---|---|
| Dimensiones | Dimensiones (en mm) P344*A395*D618 |
| Válvula | Aislamiento de la línea delantera mediante solenoide de alto vacío nominal |
| Medida de la Presión | Manómetro de conexión para vacío aproximado (atm-10-3 Torr),Características de velocidad de la turbobomba para alto vacío (10-6 Torr) |
| Sistema de Alimentación | Válvulas externas controladas por PLC, montadas externamente. Opciones: CC o CA |
| Bombas de Alto Vacío | 53 c/segundo turbo-molecular refrigerado por aire |
| Bomba Mecánica | Disposición de bomba externa, paquete estándar con 7 CFM |
El valor de la tasa de fuga analógica interna se muestra en el gráfico de barras y tres LED de rango indican el
