MS-40GT

DETECTOR PORTÁTIL DE FUGAS DE HELIO

DETECTOR PORTÁTIL DE FUGAS DE HELIO SECO/HÚMEDO

El MS-40GT, disponible con paquete de bombeo húmedo o seco, es completamente automático, fácil de usar y muy preciso. Estos detectores de fugas avanzados son ideales para una amplia gama de aplicaciones, incluidas pruebas limpias y sin aceite.

El helio presente en un objeto de prueba se introduce en la unidad (ya sea a través del puerto de prueba o a través de la válvula sniffer), se aísla y detecta mediante un espectrómetro de masas y se convierte en una señal eléctrica. La señal eléctrica generada es proporcional a la tasa de fuga del helio aspirado a través de la fuga encontrada en el objeto de prueba. Una vez amplificada esta señal, la señal se muestra como tasa de fuga en el Panel de Usuario del MS-40GT.

También cumple con los estrictos requisitos de robustez, confiabilidad y facilidad de mantenimiento que son esenciales en cualquier entorno industrial.

MS-40GT: APLICACIONES

  • AUTOMOTRÍZ

    • Sistema de Escape
    • Circuito de Refrigeración
    • Motor
    • Bateria
    • Colector de Aceite
  • AIRE ACONDICIONADO

    • Bobinas del Condensador
    • Bobinas del Evaporador
    • Sellos de Compresor
    • Tubería Refrigerante
    • Válvula
  • MÉDICO

    • Bolsa de Suero
    • Dispositivo Implantable
    • Jeringa y Vial
    • Bolsa Médica
    • Empaquetado
  • NUCLEAR

    • Varilla de Combustible
    • Sistema de Refrigeración
    • Recipiente de Confinamiento
    • Contenedor de Almacenamiento
    • Caja de Guantes
  • AEROSPACIAL

    • Sistema de Combustible
    • Sistema Hidráulico
    • Sistema de Oxígeno
    • Cabina Presurizada
    • Sistema de Enfriamiento
MS-40GT: FUNCIONES

Características

  • Sensibilidad, vacío: 4,0×10-11 (atm-cc/seg)
  • Sensibilidad, olfateo: 5,0×10-7 (atm-cc/seg)
  • Rango de Medición de Fugas:
    1,0 x 10-3 a 4,0 x 10-11 (10 atm cc/seg a 4,0 x 10-11 con bomba adicional)
    atm-cc/sec
  • Rango de Fuga: Auto/Manual
  • Tiempo de arranque: Menos de 3 minutos
  • Tiempo de Respuesta: <2 directo <3 marcha atrás
  • Resolución para 4He *: 14 Tubo del espectrómetro de masas: Desviación de 180°;
    sector de doble imán/construcción de acero inoxidable Auto-tuning
  • Calibración Automática: Interna; Externa – auto
  • Puesta a cero automática
  • Consigna de rechazo
  • Fuga Calibrada Integrada
  • Trazabilidad NIST:
  • Compensación de temperatura
  • Escanea
  • Filamentos: 2 Thoria Coated Irridum
  • Presión máxima de funcionamiento: 7,5, 760 con opción de desbaste externo (Torr)
  • Pantalla: Pantalla táctil GUI interfaz de usuario
    Unidades: atm cc/s, mbar*l/s, Pa*M3/seg
  • Compensación de antecedentes: Compensación automática continua
    para los antecedentes del sistema
  • Masas Comprobables: 3 y 4
  • Puerto de impresión: RS-232C
Características de la medición
Sensibilidad al Vacío Detección de Sensibilidad Tiempo de Arranque
4.0×10-11
(atm-cc/seg)
5.0~10-7
Atm-cc/segundo
Menos de 3 minutos
MS-40GT: CARACTERÍSTICAS

Opciones

  • Paquete de bombeo en seco: sin uso de carbón
  • Paquete de bombeo en húmedo
  • Control Remoto
Especificaciones Técnicas
Potencia 115/50-60/8; 230-240/50-60/5;
100/50-60/8 (V/Hz/A)
Dimensiones 20.5 x 15 x 14 (52.7 x 38.1 x 35.6)
Peso MS-40GT – 87 (39.5)
MS-40GT Seco – 96 (43.6 kg)
Modo Vacío Flujo directo, inverso o combinado
Bomba de aspiración MS-40GT: Bomba mecánica de avance/desbaste de 1,2 (cfm) MS-40GT en seco: Seca incorporada de doble etapa de 16 cfm
bomba de diafragma/arrastre molecular (cfm)
Conexión del Puerto de Prueba NW25
Bombas de Alto Vacío 53 bomba de alto vacío turbomolecular (c/seg)
Aspiración de aire Pirani: Puerto de Pruebas y Línea de Frente
Ion: Alto Vacío

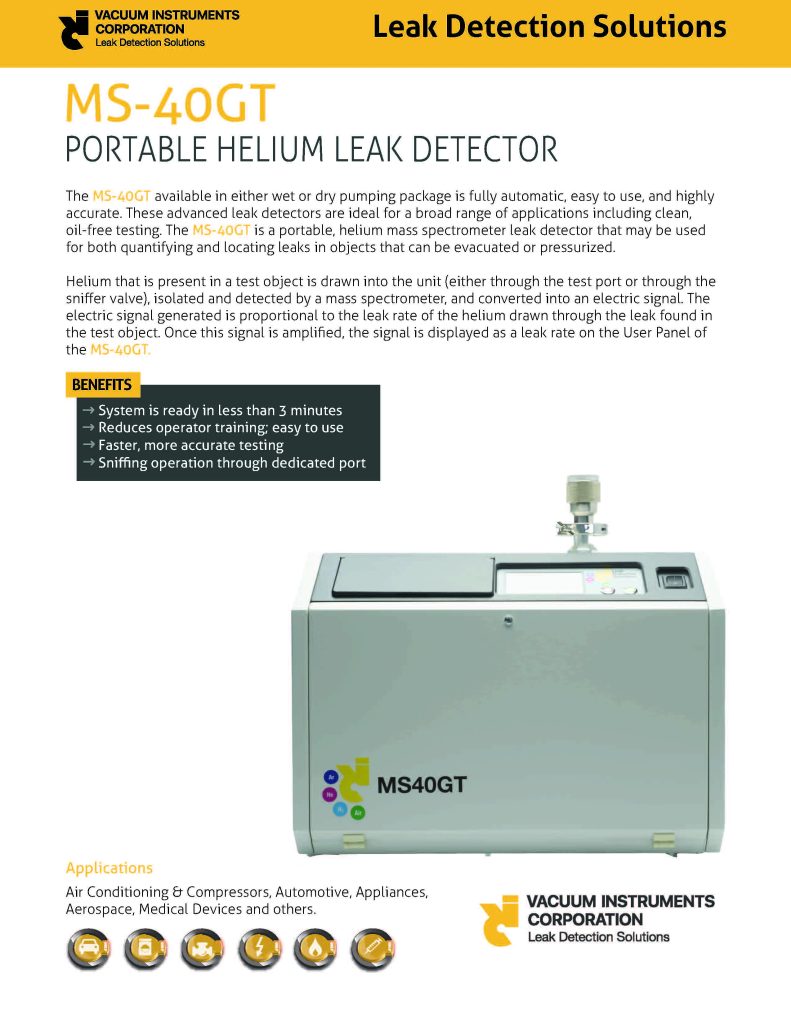

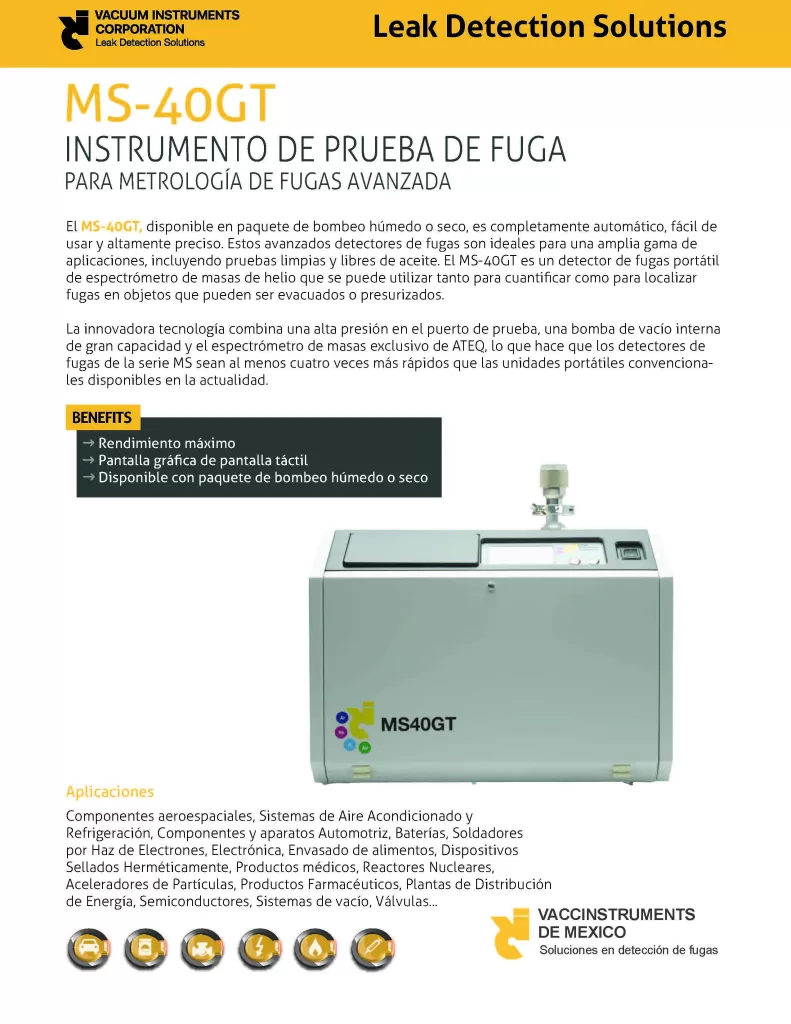

MS-40GT: FICHAS TÉCNICAS
